測定と調整：2020年４月下旬

前回、
「かんすぴP1000-Eの改造（P1000-E改）」で
8cmのSPを取り付ける事が出来るよう改造しましたが、
今回、FE-83NVとOM-MF519とで
測定と調整をしました。

ダクトの制御棒と共振周波数

制御棒計算表

・FE-83NV ユニットの周波数特性

FE-83NV ユニット（FOSTEXカタログより）

・ユニットの最低共振周波数：149.7Hz

・OM-MF519 ユニットの周波数特性

OM-MF519_周波数特性

・ユニットの最低共振周波数：106.25Hz
OM-MF519は2019年版 ONTOMO MOOKのものです。

* * * * * * * * * ＜講評＞* * * * * * * * * *

まずは
● OM-MF519から

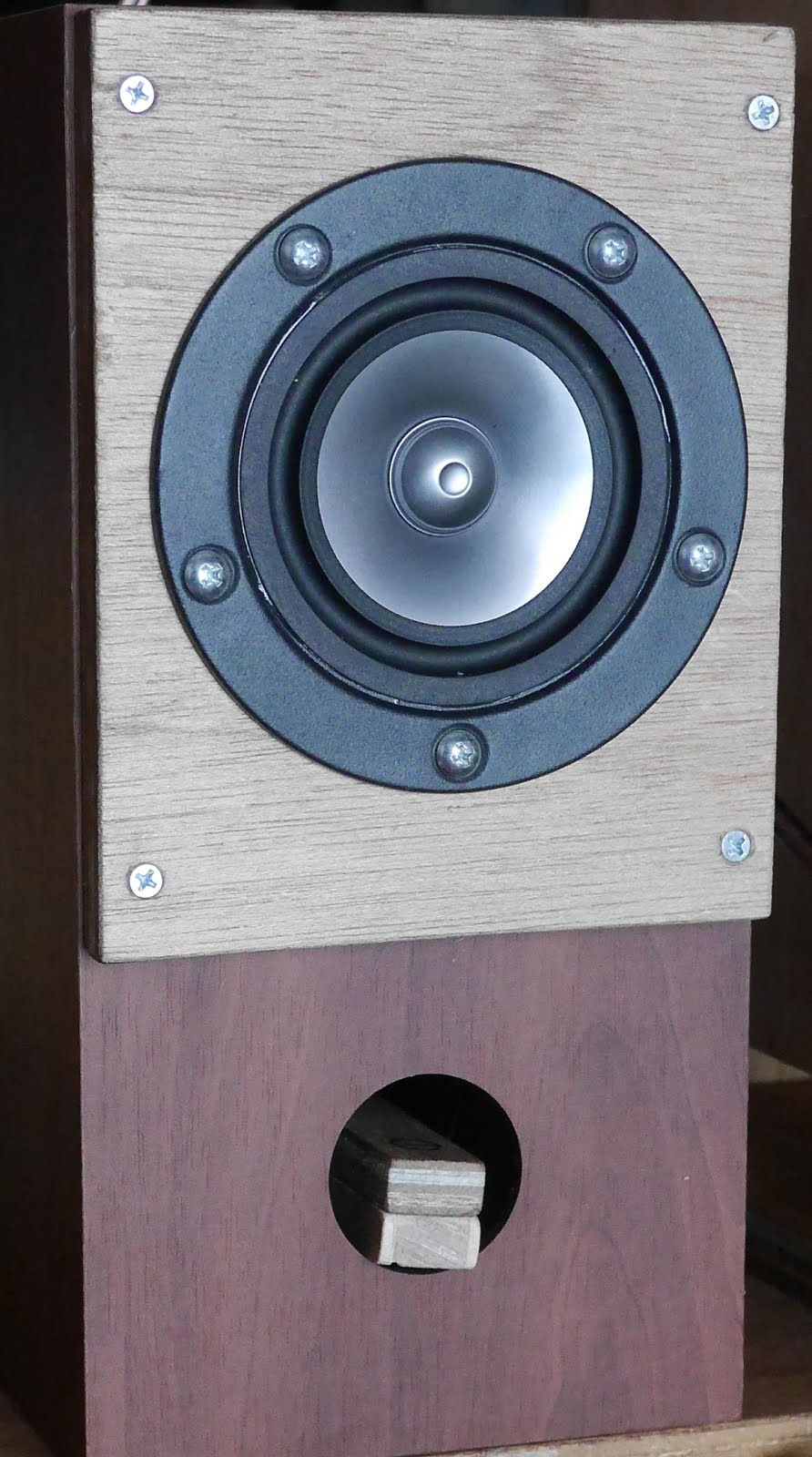

かんすぴP1000-E改+OM-MF519_（70Hz）

・P1000E改+OM-MF519_Bass-3dB_70Hz

P1000E改+OM-MF519_Bass-3dB_70Hz

・結論から言うと
バスレフダクトの共振周波数70HzでBassを-3dB位に調整したものが最適に感じました。

・計測結果をみると
かんすぴP800-Eに比べ低域の盛り上がりが少なくなっていますが
いずれも100Hz〜160Hzの盛り上がりが見られます。
boxの共振周波数（87Hz、80Hz、70Hz、60Hz）が下がるにつれて
低域の盛り上がりが少なくなっていくのが解ります。
反対に低域の下位の方は上昇しています。
87Hz、80Hzではまだ低域の盛り上がり（100Hz〜160Hz）が大きく
60Hzだと盛り上がりが少なくフラットに近くなってきてます。
100Hz〜160Hzの盛り上がりはユニットの周波数特性と似ています。
このあたりより上の中高域はえらくフラットです。

・「試聴チェック音源」を聞くと
boxの共振周波数87Hz、80Hz、70Hz、60Hzのいずれでも
適音にするにはBassを下げる必要があります。
60Hzにかけて調整量は徐々に少なくなりますが
60Hzでは低域の低い方で楽曲によっては不快な音が目立ってきます。
boxの共振周波数70HzでBassを-3dB
の調整が最適と感じました。
これまで
OM-MF519をいろいろなエンクロージャーで試してきましたが、
このP1000-E改が一番安心して聞ける音になりました(∩_∩)

まぁ！わが小部屋の試聴環境の下での事ですが...
引続き聞き込んでいきたいと思います。

次に
● FE-83NV

P1000E改+FE83NV_70Hz

・P1000E改+FE83NV_70Hz

P1000E改+FE83NV_70Hz

・迷う
バスレフダクトの共振周波数（87Hz、80Hz、70Hz、60Hz）で
計測の周波数特性（RTA1/3）はいずれも良さげな感じで
試聴も期待が持てました。

「試聴チェック音源」を聞いてみると
不思議なのですが、あまり大きな違いが感じられませんでした。
不快な低域があるかどうかで判断したのですが、
不快な低域と言っても破綻したような音では無いです。
FE-83NVは底知れないです。
あえて言うと
バスレフダクトの共振周波数70Hzか
共振周波数60Hz＋Bass-3dBかが
良いのかな〜...これじゃ無い気もするんだけどな〜(^^；
と微妙な判断です。
これ！って言う音が掴めません。

OM-MF519とは違う結果となりました。
同じFOSTEXなのにな〜(^^；
さらに勉強が必要です。

*********** 計測資料 **********

測定音圧63dB付近
PinkNoise
RTA1/3
窓関数：ハミング
測定マイクの位置はSPユニットの正面です。
距離：0.5m

＜OM-MF519＞
・normal：87Hz_OM-MF519
