2024年８月上旬
「● G2_boxからJ2_boxへ（調整と計測）_（2021年12月上旬）」から随分時間が経ってしまいました。新しい環境になったり新たな知見を得た事もあり、J2_boxを再度調整することにしました。
 |

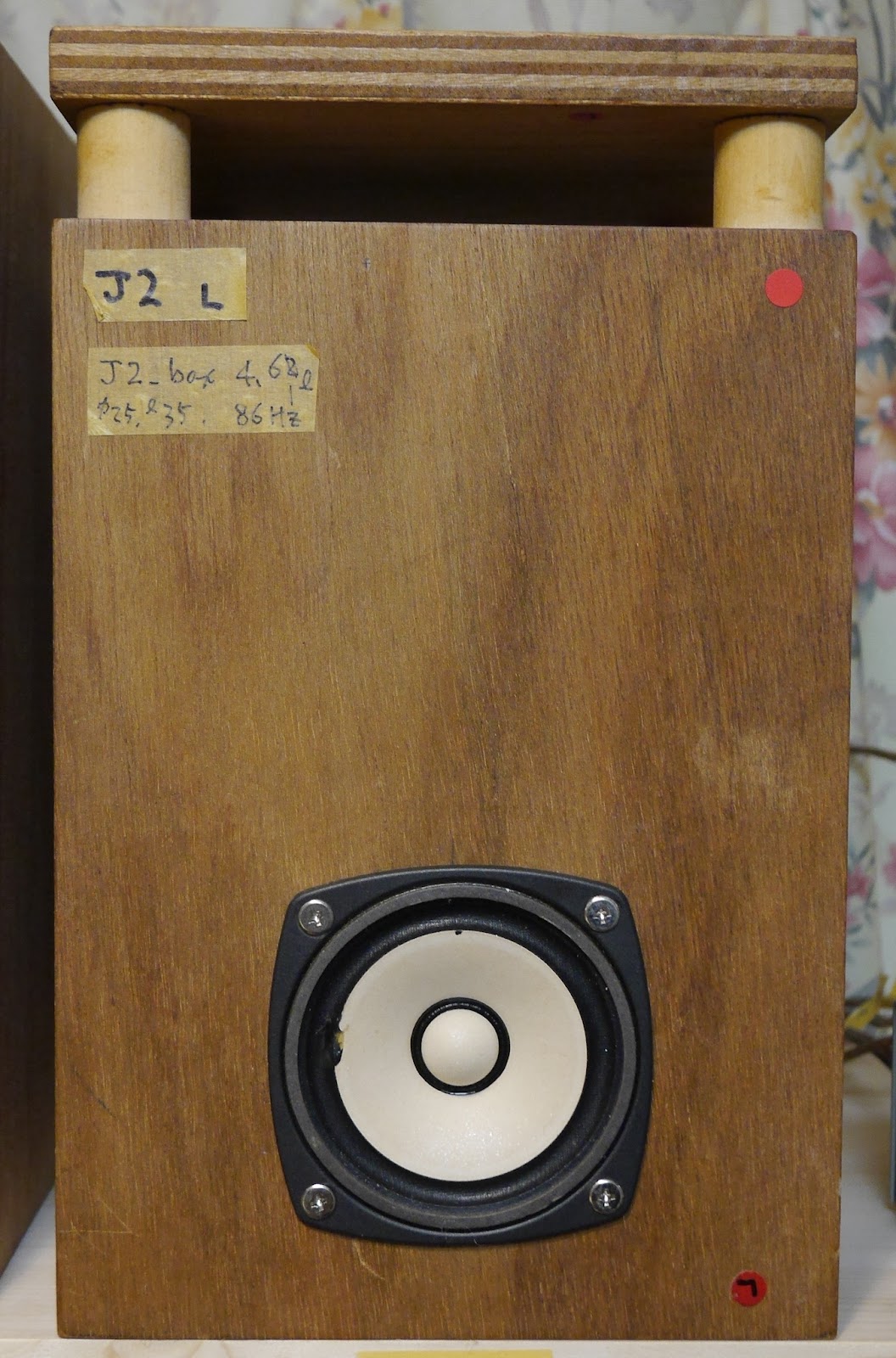

| J2_box外観 |
 |
| J2_box 最初の概略図 |
＞新旧J2_boxの比較
SPユニット：FE-83NV
最低共振周波数：149.7Hz
・測定設定
測定音圧63dB付近
PinkNoise
RTA1/6
窓関数：ハミング
測定距離：0.5m
・旧J2_boxの状況
 |
| 旧J2_box、吸音材の状況 |
周波数特性
 |
| 旧J2_box、周波数特性（tone control：flat） |
tone controlはflatです。iPadmini2で計測しているので高域は下がり気味です。低域の低い方は50、60Hzあたりで多少の盛り上がりはあるものの不十分です。試聴ではBass+6あたりで聞いてました。
・新J2_boxの再調整
 |

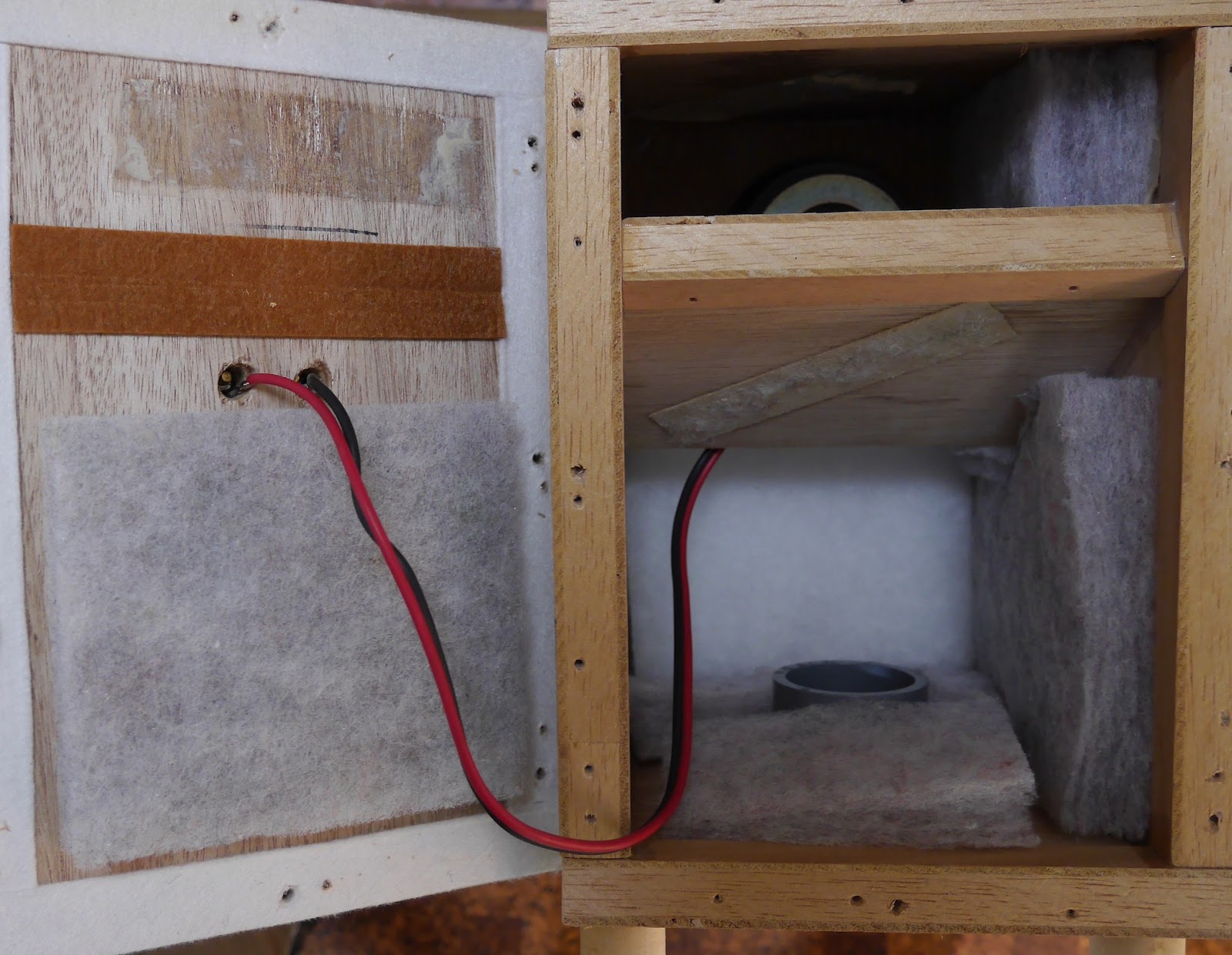

| 新J2_box 吸音材の状況 |
吸音材の厚みを10mm（高密度タイプ）に変更しました。S3_boxから得た着想から吸音材の設置をしてみました。バスレフダクトはφ25mm、ℓ35mm、共振周波数は86Hzです。旧J2_boxの設定と変わりません。ダクトの長さを変えてみたりしたのですが、これが一番良かったです。
周波数特性の動画
新J2_box、周波数特性（tone control：flat） |
| 新J2_box、周波数特性（tone control：flat） |
高域2kHzあたりからガクンと下がっています。下記の「FE-83NVの周波数特性_fostex」の周波数特性と比べてみると良く似てます。低域の低い方60Hz〜84Hzあたりはフラットです。まだ若干低いですが旧J2_boxと比べ改善してるのが判ります。計測はiPad6です。
 |
| FE-83NVの周波数特性_fostex |
・通常試聴の設定
 |
| 新J2_box、周波数特性（tone control：Bass+2） |
試聴など普段聞く時は、低域の低い方が若干弱いのでtone controlをBass+2〜+4あたりにして聞いています。上記の周波数特性では、低域の低い方（60Hz〜84Hz）が改善されていることが分かります。音圧も十分です。53Hzのバーは少し弱いですが、試聴音をスペアナで見てると53Hzも十分出てることが分かります。満足できる結果が得られました。
・結果
S3_boxから得た着想を下にしたJ2_boxの調整がうまくいったように感じます。
充分満足できる結果でした。
この結果を受けて、なぜそうなったかの解析が必要かな？
難しそう(^^；
