2022年２月中旬
近距離で聞く（ニアフィールド）のを想定してます。
N_boxはO_boxより先に設計したのですが、
（割付時、余った板で作ったのがO_boxでした）
O_boxの方が組立て易かったのと
サイドバスレフの効果を確かめたかったので先に仕上げました。
O_boxは「● O2_boxの調整と計測」で述べたとおりの事情で
後部を拡張しO2_box（1.74ℓ）
となりました。
同様の理由により
N_box（1.56ℓ）は後部を拡張して容量を増やし
N2_box（1.83ℓ）となりました。
制作過程などはN_boxで説明します。
 |
| N_box正面 |
SPユニットは少し角度を付けて取り付けてます。
組立てはかなり難しかったです。
左右の反射板は後付けです。
概略です。
 |
| N_box 概略図 |
カットしてもらうのでカットし易い寸法で依頼。
細かいとこはサンドペーパーでカット。
 |

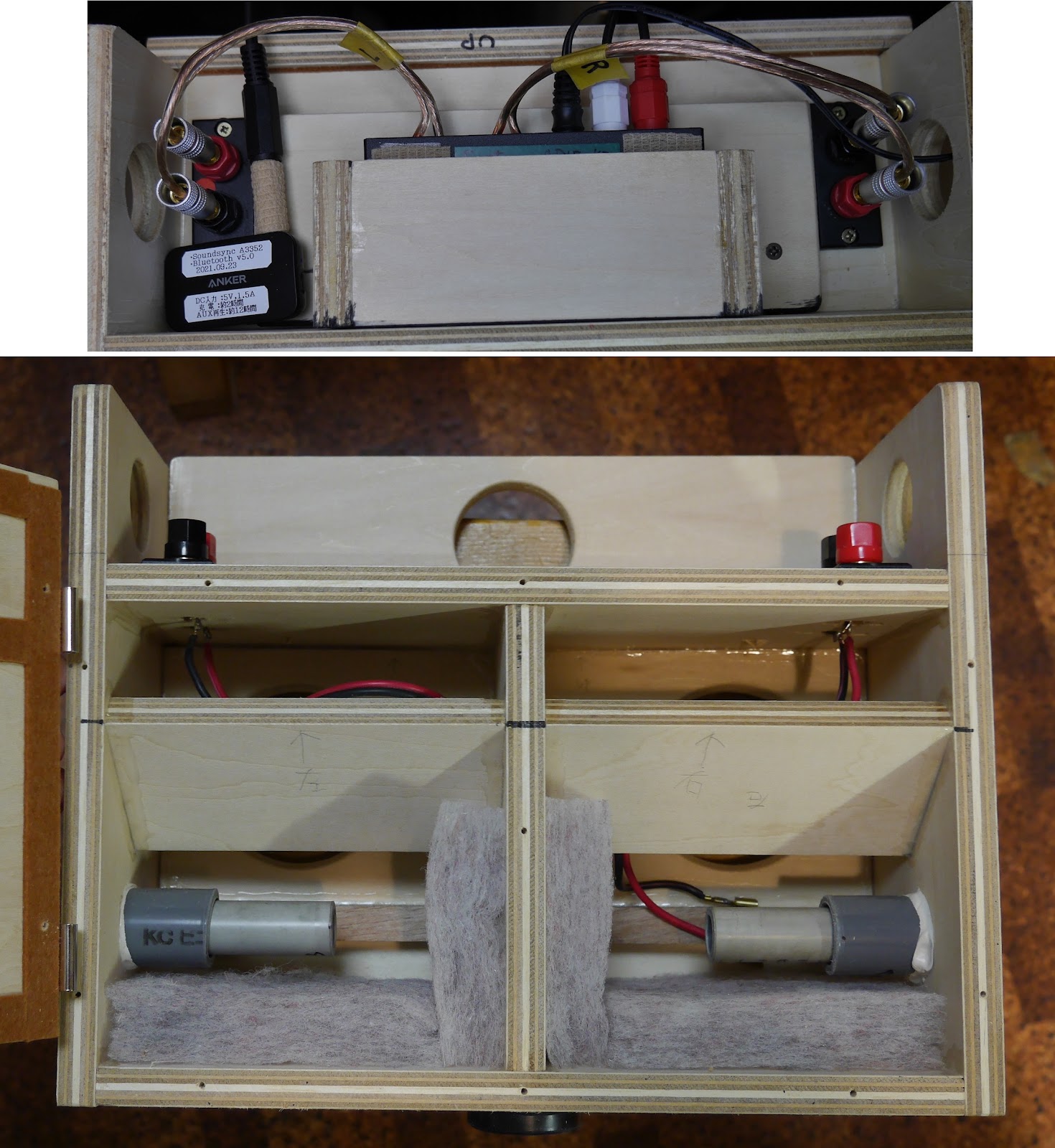

| 上面と内部 |
上面にはBluetooth（受信）、アンプ、SP端子を設けています。
アンプはFostexのAP15mk2です。
SP端子は外部アンプの接続も出来ます。
内部はけっこう狭いです。これ以上狭いと手を入れるのが厳しいなぁ。
吸音材はあっさり目です（下）。
いろいろ吸音材の量と位置を変えて測定したところ、
このあたりが適当でした。
 |

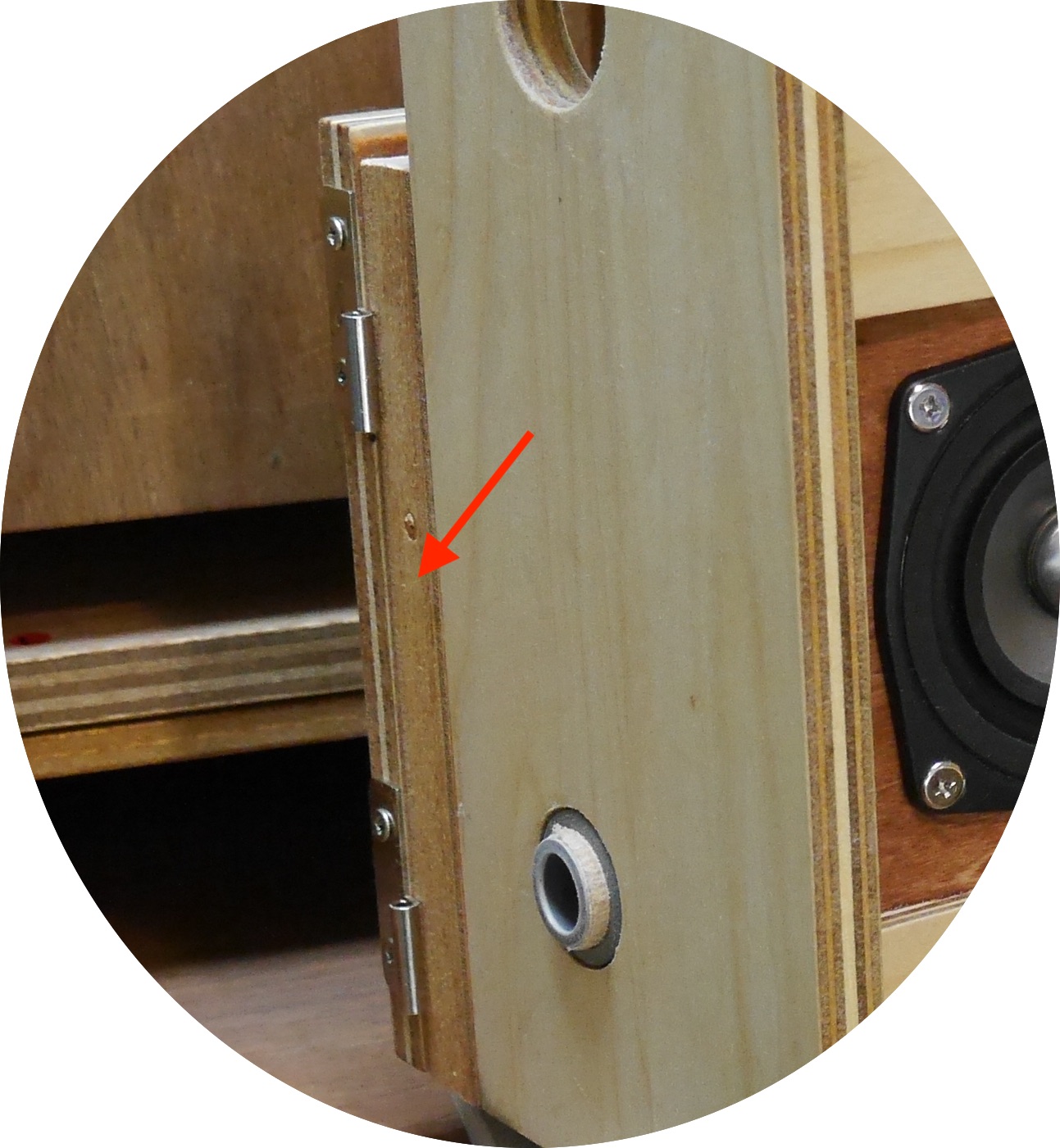

| 側面と反射板 |
サイドバスレフとしました（下のポート）。
反射板を設けました。取外し可能です。音の広がりが多少調整できます。
N2_boxは
N_boxの後部に18mm厚の木片を周囲に設置し容量を増やしました。
赤矢印部分。
 |
| 拡張部 |
N2_boxは1.83ℓとなりました。
バスレフダクトはφ13mm、ℓ5cmです。SPボックスの共振周波数は63Hzです。
＜計測＞
測定音圧63dB付近
PinkNoise
RTA1/6
窓関数：ハミング
測定距離：0.5m
計測の周波数特性は下図のOM-MF4の音圧周波数特性に似ています。
64Hz付近の低域は頑張っていると思います。
 |
| マークオーディオより |
＜試聴＞
O2_boxと同じように感じます。
低域は若干弱いです。
SPユニット後部の奥行きの影響かな？
LとRのユニットの位置が近いですが、
サイドバスレフと反射板の効果か？
ベースなどの低域は広がりがあります。
なんと表現していいのか...
１m程度の近距離では音に包まれてるように感じます。
ニアフィールド専用です。
※ 計測と試聴は通常のアンプを使用しました。
＜組立て過程＞
意外と複雑だったので記録を兼ねて残しておきます。
どの部分から組上げるか、かなり悩みました。
 |
| O_box 組立工程 |
B：３枚のバッフル板のみの接着です。SPユニットのバッフル板は斜めに取付けるので、気を使いました。小さな木片を取付け、補強しました。仮の弱い接着です。
C：Bと同じく３枚のバッフル板の接着です。本接着です。ハタガネで締めて、上からペットボトルの重しをしましたが、脇からはどうなってるか判りません。補助の木材がかなり入ってます。このまま24時間程度ほーっておきます。
2020年８月あたりからサイドバスレフを考えていたのですね。
D：側板、上下の板を接着しほぼ完成です。後、中板の取付などをします。
＜試行錯誤＞
早い段階でLR一体型のSPを検討してました。
P800-E改の前にはP800-E＋FE83eが最初だったかと思います。
OM-MF4が出たので、これで設計を始めました。
 |
| P800-E改 |
OM-MF4で角度を変えながら、どんな風に聞こえるかをテストしました。
P800-E改は開く角度を調整出来ます。
角度が大きいと高域が弱くなります。
１m程度離れた位置でSPユニットの延長が耳の脇に来るのが良い感じでした。
写真の位置では高域が弱いです。
 |

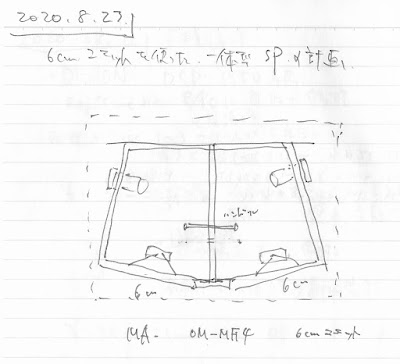

| 一体型SP素案 |
ワイヤレスSPにしたかったのでアンプ内蔵を検討しました。
N_boxの上部はかなり広いと思いますが、
当初はこのAnkerのBluetooth SPを改造して、
これを乗っけようと考えてました。
 |
| AnkerのBluetooth SP |
初期モデル、中央にバスレフダクトがあります
カバーとSPユニットを外し（上写真）、
SPがあった所からSPの配線を取り出し（下写真）、
SP接続端子に接続（中写真）。
駆動力については問題無かったのですが、
周波数特性が140Hzあたりから急激に下がっており、
このシステムでは使えないと判断しました。
一体型SPを制作するにあたって、
一つのboxにSPユニットを２つ付けるか？
それぞれ別々のboxに分けるか、を判断する為のテストをしました。
 |
| K3_box |
K_boxを改良（K3_box）しOM-MF4を２つ付けました。
聞いてみると中高域の音が不安定になるようでした。
なんとも表現し難い音でした。
モノラルにすると問題無しでした。
よって、
boxはそれぞれ独立することにしました。
いろんなテストをしたなぁ(*^^*)
